คำอธิบาย
วิดีโอผลิตภัณฑ์ UPS ความถี่สูง DAXIN เพิ่มเติม
ดูวิดีโอสาธิตผลิตภัณฑ์เพื่อตรวจสอบรูปแบบของ UPS, หน้าต่างการทำงาน และตำแหน่งการติดตั้งของระบบ การกำหนดค่าทางไฟฟ้าขั้นสุดท้ายจะขึ้นอยู่กับข้อเสนอทางเทคนิคที่ได้รับการอนุมัติ.
UPS ออนไลน์ความถี่สูง – โซลูชันการป้องกันระบบไฟฟ้าคุณภาพสูงสำหรับสถาบันการเงิน
วิดีโอผลิตภัณฑ์ UPS ความถี่สูง DAXIN
ดูวิดีโอสาธิตผลิตภัณฑ์เพื่อตรวจสอบรูปแบบของ UPS, หน้าต่างการทำงาน และตำแหน่งการติดตั้งของระบบ การกำหนดค่าทางไฟฟ้าขั้นสุดท้ายจะขึ้นอยู่กับข้อเสนอทางเทคนิคที่ได้รับการอนุมัติ.
ซีรีส์ UPS ออนไลน์แบบสามเฟสเป็นโมโนเฟสความถี่สูง พร้อมระบบป้องกัน EPO ที่เหมาะที่สุดสำหรับระบบสำคัญ

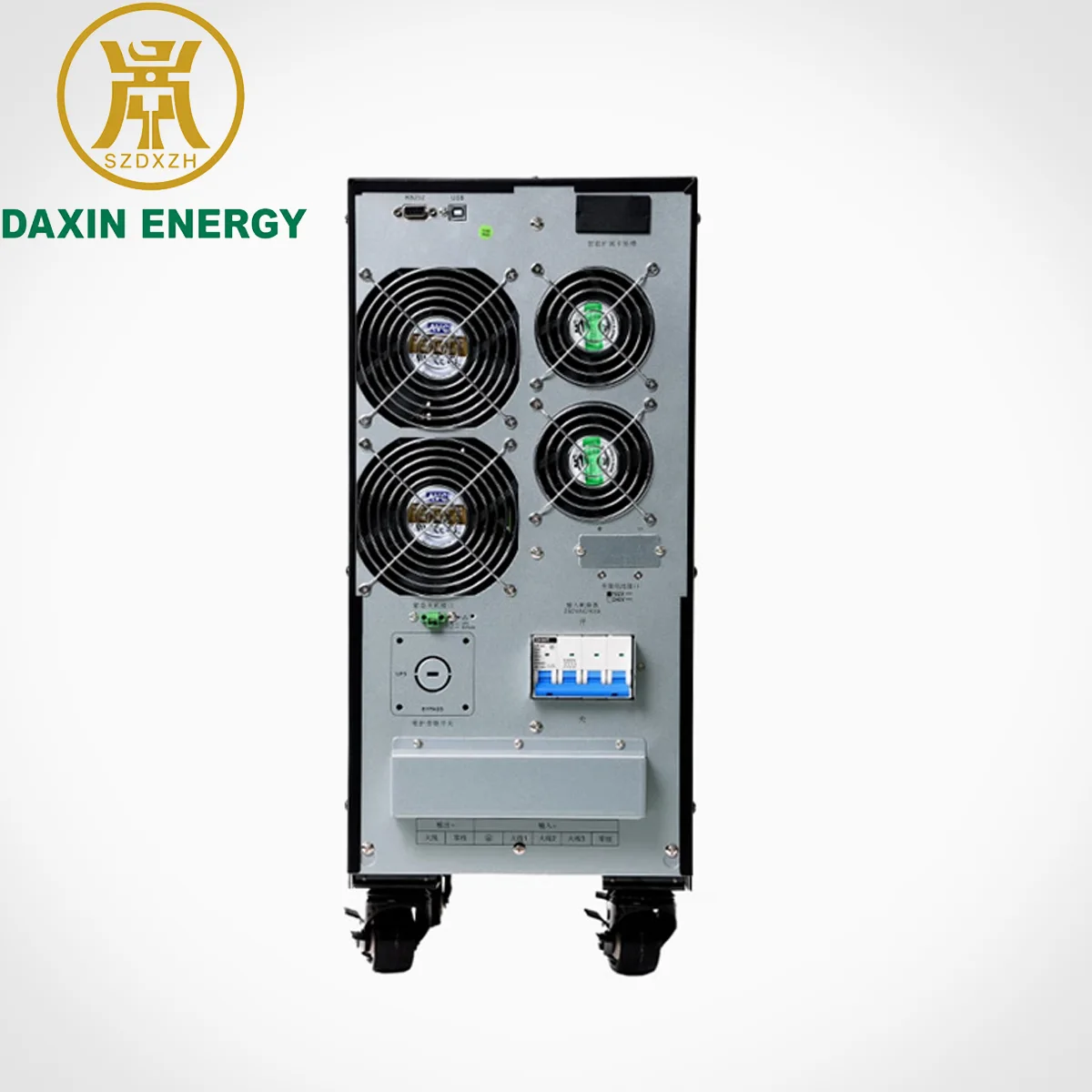

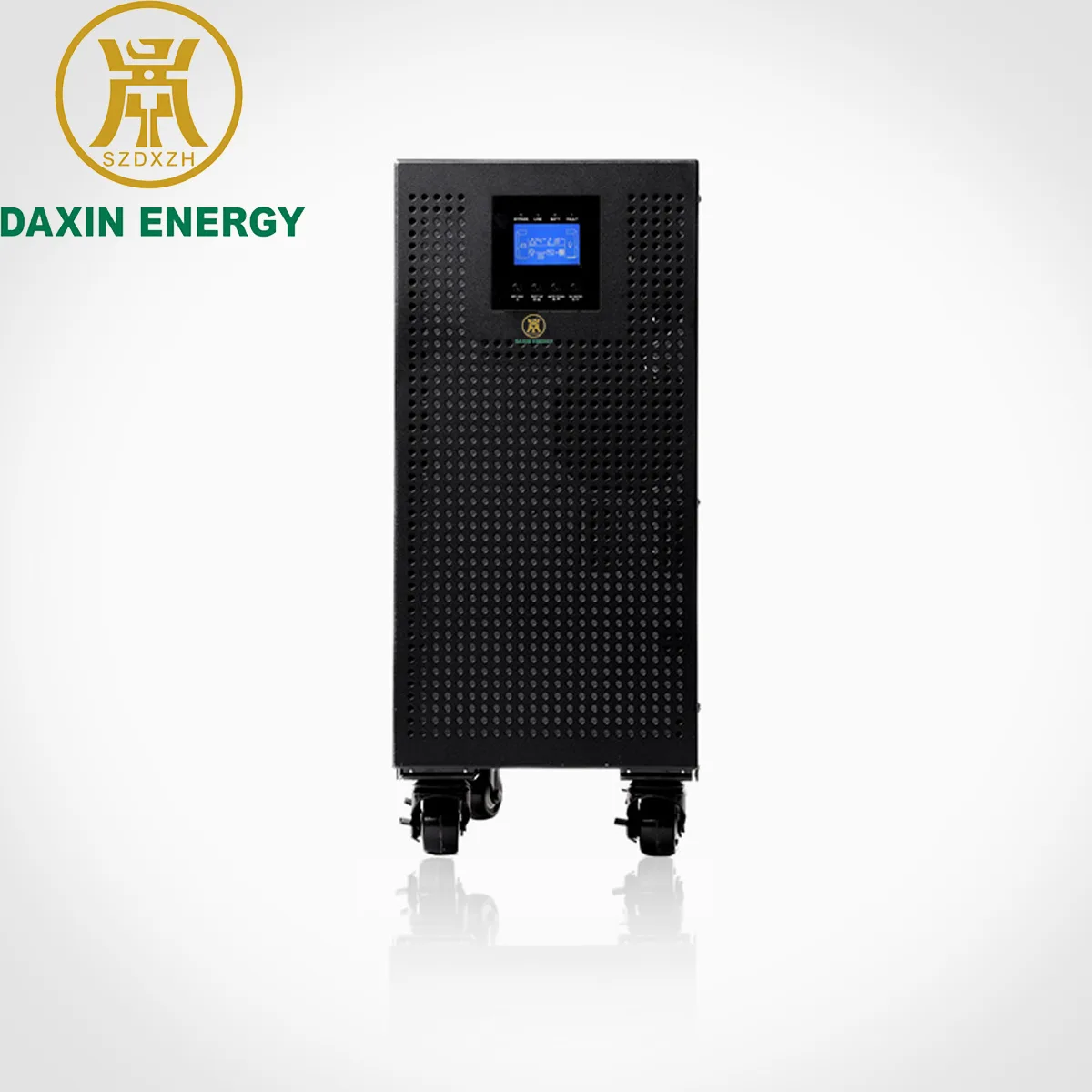

UPS DAXIN 3H15kVA ความถี่ต่ำ 3/1 เฟส คืออะไร?
DAXIN 3H15kVA เป็นระบบ UPS แบบออนไลน์ความถี่ต่ำ 3/1 เฟส สำหรับโหลดสำคัญที่ต้องการอินพุตสามเฟสและเอาต์พุตเฟสเดียว.
ประโยชน์หลัก
- การรับสัญญาณเข้าแบบสามเฟสและส่งสัญญาณออกแบบเฟสเดียวสนับสนุนโครงสร้างระบบการแจกจ่ายไฟฟ้าแบบเฉพาะ.
- การออกแบบออนไลน์สำหรับความถี่ต่ำมุ่งเน้นไปที่การป้องกันระบบไฟฟ้าที่มั่นคงระดับอุตสาหกรรม.
- ระบบควบคุมดิจิทัล ระบบแสดงผล ระบบเตือนภัย และระบบป้องกัน ช่วยสนับสนุนการดำเนินงานของระบบ.
- ระบบบายพาส ระบบการสื่อสาร และระบบแบตเตอรี่สามารถปรับแต่งได้ตามรุ่น.
- ค่ากำลังไฟฟ้าและข้อมูลทางไฟฟ้าสุดท้ายจะได้รับการยืนยันก่อนการสั่งซื้อ.
ข้อมูลผลิตภัณฑ์และข้อมูลทางเทคนิค
| รายการ | 3H10kVA | 3H15kVA | 3H20kVA | 3H30kVA |
|---|---|---|---|---|
| แบบ | 3H10kVA | 3H15kVA | 3H20kVA | 3H30kVA |
| ความจุ | 10 kVA/9 kW | 15 kVA/13.5 kW | 20 kVA/18 kW | 30 kVA/24 kW |
| ข้อมูลนำเข้า | ||||
| เฟส | ระบบสามเฟสที่มีสายกลางต่อดิน | ระบบสามเฟสที่มีสายกลางต่อดิน | ระบบสามเฟสที่มีสายกลางต่อดิน | สามเฟสต่อดิน |
| ช่วงแรงดัน แรงดันโอนขั้นต่ำ แรงดันต้นแบบ แรงดันต้นแบบสูงสุด | 50% ภาระ: 110 VAC ±3%; 100% ภาระ: 176 VAC ±3% แรงดันโอนขั้นต่ำ +10V 300 VAC ±31 TP3T แรงดันโอนสูงสุด‑10V | แรงดันโอนขั้นต่ำ +10V 300 VAC ±31 TP3T แรงดันโอนสูงสุด‑10V | แรงดันโอนขั้นต่ำ +10V 300 VAC ±31 TP3T แรงดันโอนสูงสุด‑10V | 111 VAC (L‑N) @ 50% (โหลด); 176 VAC (L–N) ที่โหลด 100% แรงดันโอนขั้นต่ำ +10V 300 VAC ±31 TP3T แรงดันโอนสูงสุด‑10V |
| ช่วงความถี่ | 46–54 Hz ที่ 50 Hz; 56–64 Hz ที่ 60 Hz | 46–54 Hz ที่ 50 Hz; 56–64 Hz ที่ 60 Hz | 46–54 Hz ที่ 50 Hz; 56–64 Hz ที่ 60 Hz | 46–54 Hz ที่ 50 Hz; 56–64 Hz ที่ 60 Hz |
| ปัจจัยกำลัง | ไม่มีข้อมูล | ไม่มีข้อมูล | ไม่มีข้อมูล | ≥0.99 ที่โหลด 100% |
| ผลลัพธ์ | ||||
| แรงดันไฟฟ้าขาออก | 208/220/230/240 VAC | 208/220/230/240 VAC | 208/220/230/240 VAC | 208/220/230/240 VAC |
| ช่วงแรงดันไฟฟ้า AC | ±1% | ±1% | ±1% | ±1% |
| ช่วงความถี่ (ช่วงการซิงค์) | ระบบ 46–54 Hz @ 50 Hz ระบบ 56–64 Hz @ 60 Hz | ระบบ 46–54 Hz @ 50 Hz ระบบ 56–64 Hz @ 60 Hz | ระบบ 46–54 Hz @ 50 Hz ระบบ 56–64 Hz @ 60 Hz | ระบบ 46–54 Hz @ 50 Hz ระบบ 56–64 Hz @ 60 Hz |
| ช่วงความถี่ (โหมดใช้แบตเตอรี่) | 50Hz±0.1Hz หรือ 60Hz±0.1Hz | 50Hz±0.1Hz หรือ 60Hz±0.1Hz | 50Hz±0.1Hz หรือ 60Hz±0.1Hz | 50Hz±0.1Hz หรือ 60Hz±0.1Hz |
| ค่า Crest Factor ปัจจุบัน | 3:1 (สูงสุด) | 3:1 (สูงสุด) | 3:1 (สูงสุด) | 3:1 (สูงสุด) |
| ความเพี้ยนฮาร์มอนิกทั้งหมด | ≤3% THD (โหลดแบบเส้นตรง); ≤5% THD (โหลดแบบไม่เส้นตรง) | ≤3% THD (โหลดแบบเส้นตรง); ≤5% THD (โหลดแบบไม่เส้นตรง) | ≤3% THD (โหลดแบบเส้นตรง); ≤5% THD (โหลดแบบไม่เส้นตรง) | ≤2% THD (โหลดแบบเชิงเส้น); ≤5% THD (โหลดแบบไม่เชิงเส้น) |
| เวลาโอน จากแหล่งจ่ายไฟหลักไปยังแบตเตอรี่ จากอินเวอร์เตอร์ไปยังบายพาส | 0 มิลลิวินาที 0 มิลลิวินาที | 0 มิลลิวินาที 0 มิลลิวินาที | 0 มิลลิวินาที 0 มิลลิวินาที | 0 มิลลิวินาที 0 มิลลิวินาที |
| โอเวอร์โหลด | 100%~110%: 30 นาที; 110%~130%: 5 นาที; >130%:1s | 100%~110%: 15 นาที; 110%~130%:30 วินาที; >130%:1s | 100%~110%: 5 นาที; 110%~130%: 1 วินาที; >130%: การกระทำทันที | 100%~110%: 10 นาที; 110%~130%: 1 นาที; >130%:1s |
| ประสิทธิภาพ | ||||
| โหมด AC | >91% | >91% | >91% | ＞90% |
| โหมดแบตเตอรี่ | >91% | >91% | >91% | ＞88% |
| แบตเตอรี่ — แบบจำลองระยะยาว | ||||
| รุ่นแบตเตอรี่ | 12V, ขึ้นอยู่กับการใช้งาน | 12V, ขึ้นอยู่กับการใช้งาน | 12V, ขึ้นอยู่กับการใช้งาน | ขึ้นอยู่กับคำขอ |
| จำนวน | 16–20 ชิ้น | 16–20 ชิ้น | 16–20 ชิ้น | 18–20 ชิ้น |
| กระแสชาร์จ | ค่าเริ่มต้น: 4A ±10%; ค่าสูงสุด: 1A, 2A, 4A (เลือกได้) | ค่าเริ่มต้น: 4A ±10%; ค่าสูงสุด: 1A, 2A, 4A (เลือกได้) | ค่าเริ่มต้น: 4A ±10%; ค่าสูงสุด: 1A, 2A, 4A (เลือกได้) | 12A±10% |
| คุณสมบัติทางกายภาพ — แบบจำลองระยะยาว | ||||
| ขนาด: D × W × H (มม.) | 442 × 190 × 318 | 592 × 250 × 576 | 592 × 250 × 576 | 910 × 380 × 910 |
| น้ำหนักสุทธิ (กก.) | 15 | 24.5 | 28.5 | 67.3 |
| สภาพแวดล้อมการทำงาน | ||||
| อุณหภูมิการทำงาน | 0 ~ 50°C (อายุการใช้งานของแบตเตอรี่จะสั้นลงเมื่ออุณหภูมิสูงกว่า 25°C) | 0 ~ 50°C (อายุการใช้งานของแบตเตอรี่จะสั้นลงเมื่ออุณหภูมิสูงกว่า 25°C) | 0 ~ 50°C (อายุการใช้งานของแบตเตอรี่จะสั้นลงเมื่ออุณหภูมิสูงกว่า 25°C) | 0 ~ 40°C (อายุการใช้งานของแบตเตอรี่จะสั้นลงเมื่ออุณหภูมิเกิน 25°C) |
| ความชื้นสัมพัทธ์ | ＜95%, ไม่เกิดการควบแน่น | ＜95%, ไม่เกิดการควบแน่น | ＜95%, ไม่เกิดการควบแน่น | ＜95%, ไม่เกิดการควบแน่น |
| ความสูงสูงสุดในการทำงาน | <1000 ม. | <1000 ม. | <1000 ม. | <1000 ม. |
| เสียงรบกวน | <60dB@1 เมตร | <60dB@1 เมตร | <60dB@1 เมตร | <65dB@1 เมตร |
| การควบคุมและการบริหารจัดการ | ||||
| RS‑232/USB แบบอัจฉริยะ | รองรับ Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix และ MAC | รองรับ Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix และ MAC | รองรับ Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix และ MAC | รองรับ Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix และ MAC |
| SNMP (ไม่บังคับ) | ระบบจัดการพลังงานสนับสนุนการจัดการผ่าน SNMP และการจัดการเครือข่าย | ระบบจัดการพลังงานสนับสนุนการจัดการผ่าน SNMP และการจัดการเครือข่าย | ระบบจัดการพลังงานสนับสนุนการจัดการผ่าน SNMP และการจัดการเครือข่าย | ระบบจัดการพลังงานสนับสนุนการจัดการผ่าน SNMP และการจัดการเครือข่าย |
หมายเหตุท้ายหน้า
การใช้งานทั่วไป
ระบบควบคุมอุตสาหกรรม ระบบการสื่อสาร ระบบขนส่ง สถานพยาบาล และโครงการที่มีแหล่งจ่ายไฟสามเฟสและโหลดหนึ่งเฟส.
การเลือกและวางแผนโครงการ
ก่อนสั่งซื้อ โปรดตรวจสอบให้แน่ใจว่าค่ากำลังไฟฟ้าที่ระบุไว้อย่างถูกต้อง, เฟสของไฟฟ้าเข้า/ออก, แรงดันไฟฟ้า, ความถี่, ค่าตัวประกอบกำลัง, แรงดันไฟฟ้าของแบตเตอรี่, เวลาทำงาน, ระบบบายพาส, ระบบสื่อสาร, ขนาด, ข้อจำกัดด้านสภาพแวดล้อม และวิธีการติดตั้ง ตรงกับรุ่นที่เลือกและแบบแปลนโครงการ.
คำถามที่มักถูกถาม
ผลิตภัณฑ์นี้สามารถปรับแต่งให้เหมาะสมกับโครงการเฉพาะได้หรือไม่?
ใช่ครับ การจัดระบบไฟฟ้า เวลาทำงานของแบตเตอรี่ ระบบการสื่อสาร ระบบบายพาส การจัดวางตู้ และอุปกรณ์เสริมของโครงการ สามารถตรวจสอบให้สอดคล้องกับข้อกำหนดของสถานที่ติดตั้งได้.
คะแนนทางเทคนิคทั้งหมดถูกใช้ร่วมกันในทั้งซีรีส์หรือไม่?
ไม่ครับ การจัดอันดับและฟังก์ชันอาจแตกต่างกันไปตามรุ่นและรูปแบบการตั้งค่า โปรดใช้เอกสารทางเทคนิคเฉพาะโครงการเป็นข้อมูลอ้างอิงสุดท้าย.
DAXIN ENERGY สามารถช่วยในการเลือกระบบได้หรือไม่?
ใช่ครับ โปรดให้ข้อมูลเกี่ยวกับรายการโหลด, เฟสและแรงดันไฟฟ้า, เวลาการทำงานที่ต้องการ, เป้าหมายความสำรอง, ข้อกำหนดด้านการสื่อสาร และสภาพแวดล้อมการติดตั้ง.
ขอข้อมูลการตั้งค่าโครงการ
ส่งข้อมูลโหลด แผนผังวงจรแบบเส้นเดียว เวลาสำรองที่จำเป็น และสภาพสถานที่ เพื่อรับข้อเสนอที่ปรับให้เหมาะสมกับความต้องการของคุณสำหรับ UPS หรือแบตเตอรี่.
