Descrição
Este no-break é adequado para o seu projeto?
The DAXIN 11-H Series covers 1-10kVA online UPS requirements for customers who need continuous double-conversion protection, external battery options and flexible communications.
The series allows a project to select capacity and runtime around the actual load instead of oversizing every installation to one fixed model.
Aplicações típicas
- Server and network rooms
- Telecom and industrial control systems
- Equipamentos médicos e de laboratório
- Security and transportation infrastructure
O que verificar antes de fazer o pedido
- Load capacity and future expansion
- Standard or long-runtime battery configuration
- Lead-acid or compatible lithium battery design
- RS-232, USB, SNMP and external battery requirements
Perguntas frequentes
Como devo escolher a capacidade do no-break?
Comece pela carga contínua medida, pela demanda de partida ou de pico e pela expansão prevista. A DAXIN ENERGY pode analisar a lista de cargas e recomendar uma margem operacional prática.
Como é determinada a autonomia da bateria?
O tempo de funcionamento depende da carga, da tensão da bateria, da capacidade da bateria, da idade da bateria, da temperatura e da eficiência do inversor. Informe a duração necessária do tempo de reserva e a carga normal para que possamos fazer o cálculo do projeto.
Este no-break pode funcionar com um gerador ou com um sistema de monitoramento remoto?
A compatibilidade entre o gerador e o sistema de monitoramento depende do modelo e da configuração selecionados. Verifique a capacidade do gerador, a estabilidade de frequência e as interfaces RS-232, RS-485, USB, Modbus ou SNMP necessárias antes de fazer o pedido.
Solicitar uma configuração de projeto
Envie à DAXIN ENERGY a lista de cargas, a tensão no local, o tempo de operação necessário, o ambiente de instalação e os requisitos de comunicação e redundância. A configuração final está sujeita à proposta técnica aprovada.
Vídeo do produto UPS de alta frequência da DAXIN
Assista à demonstração do produto para conhecer o formato do no-break, a interface operacional e o posicionamento da aplicação. A configuração elétrica final está sujeita à proposta técnica aprovada.
High-Frequency Single-Phase Online UPS Series (1-10kVA) With ECO Mode And Generator Compatibility

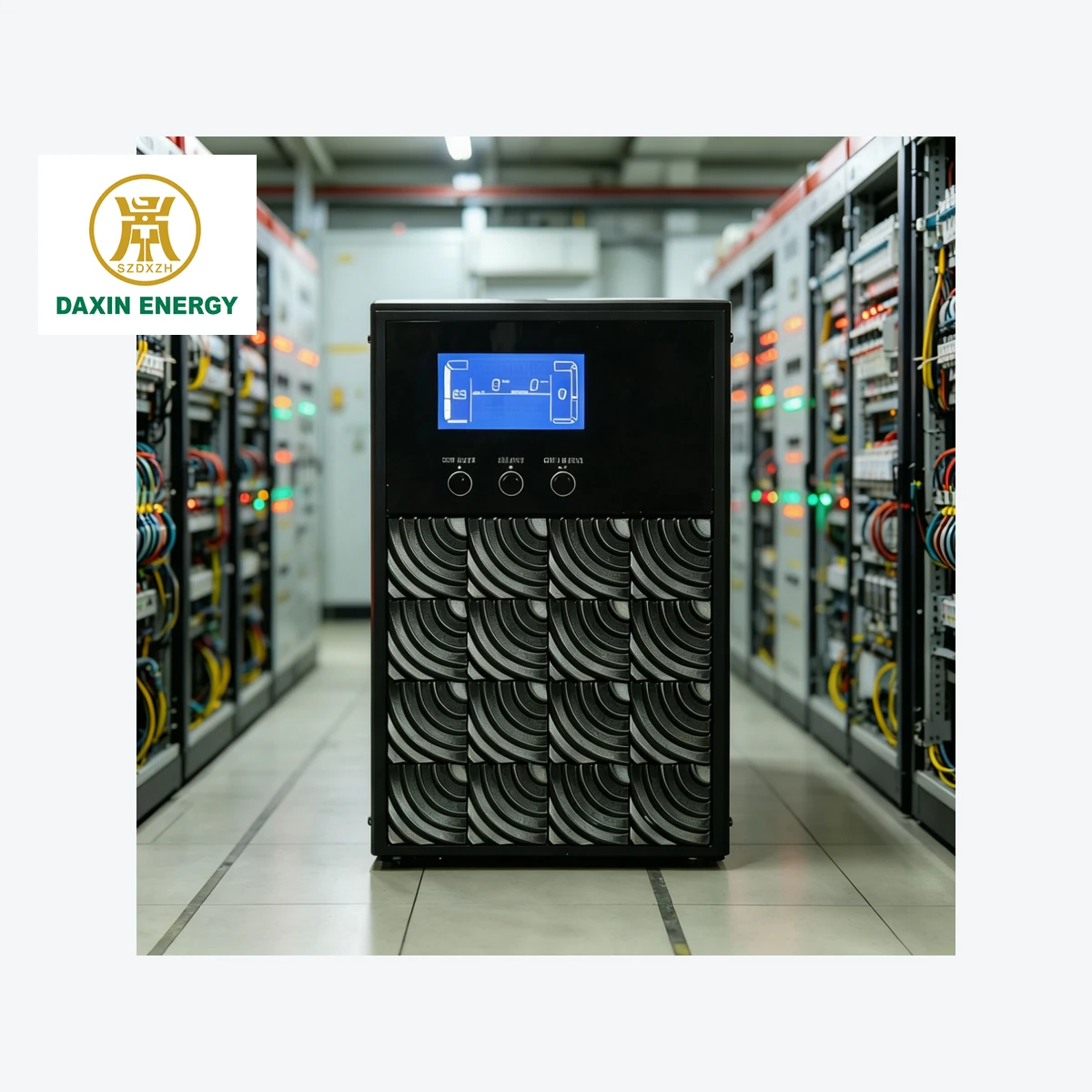

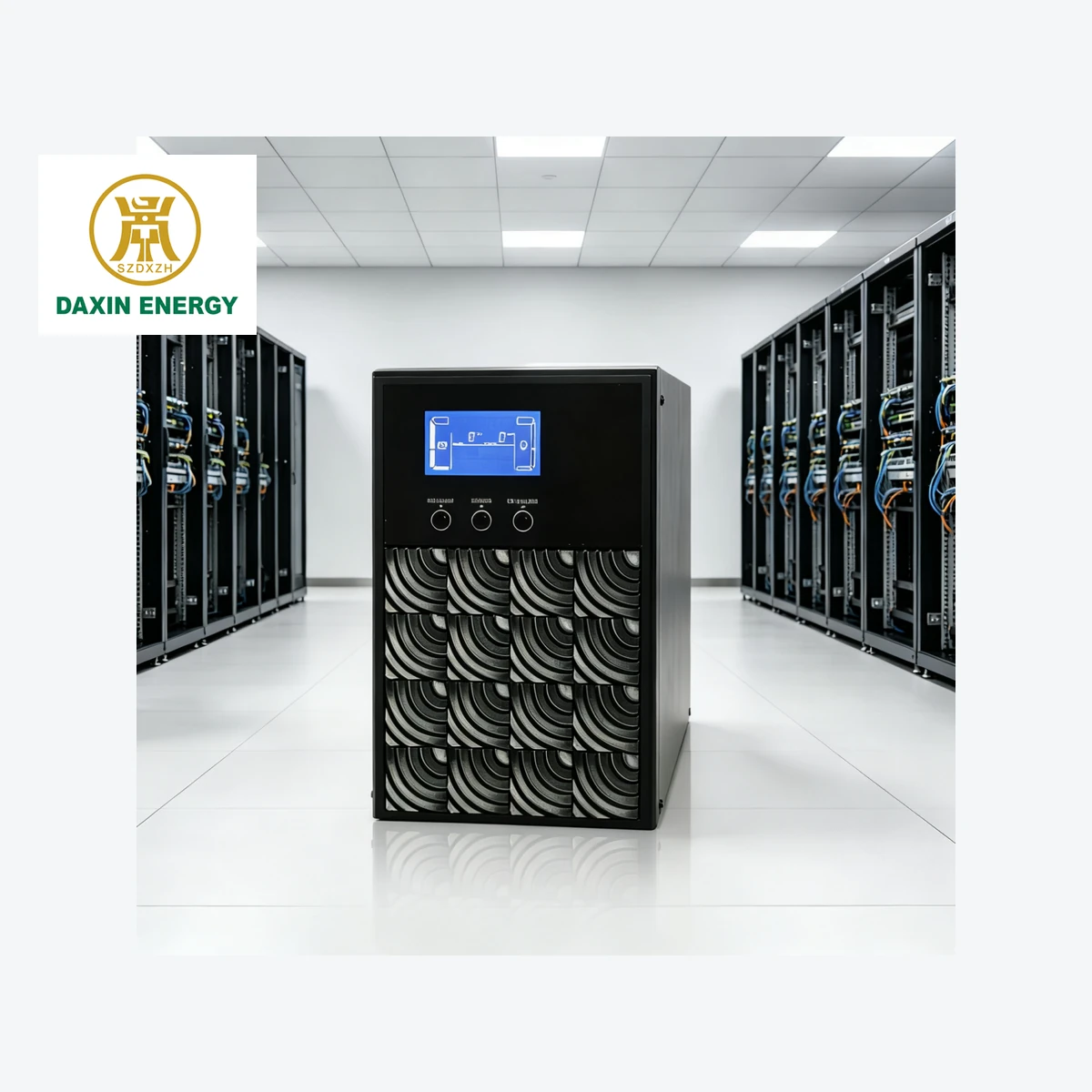

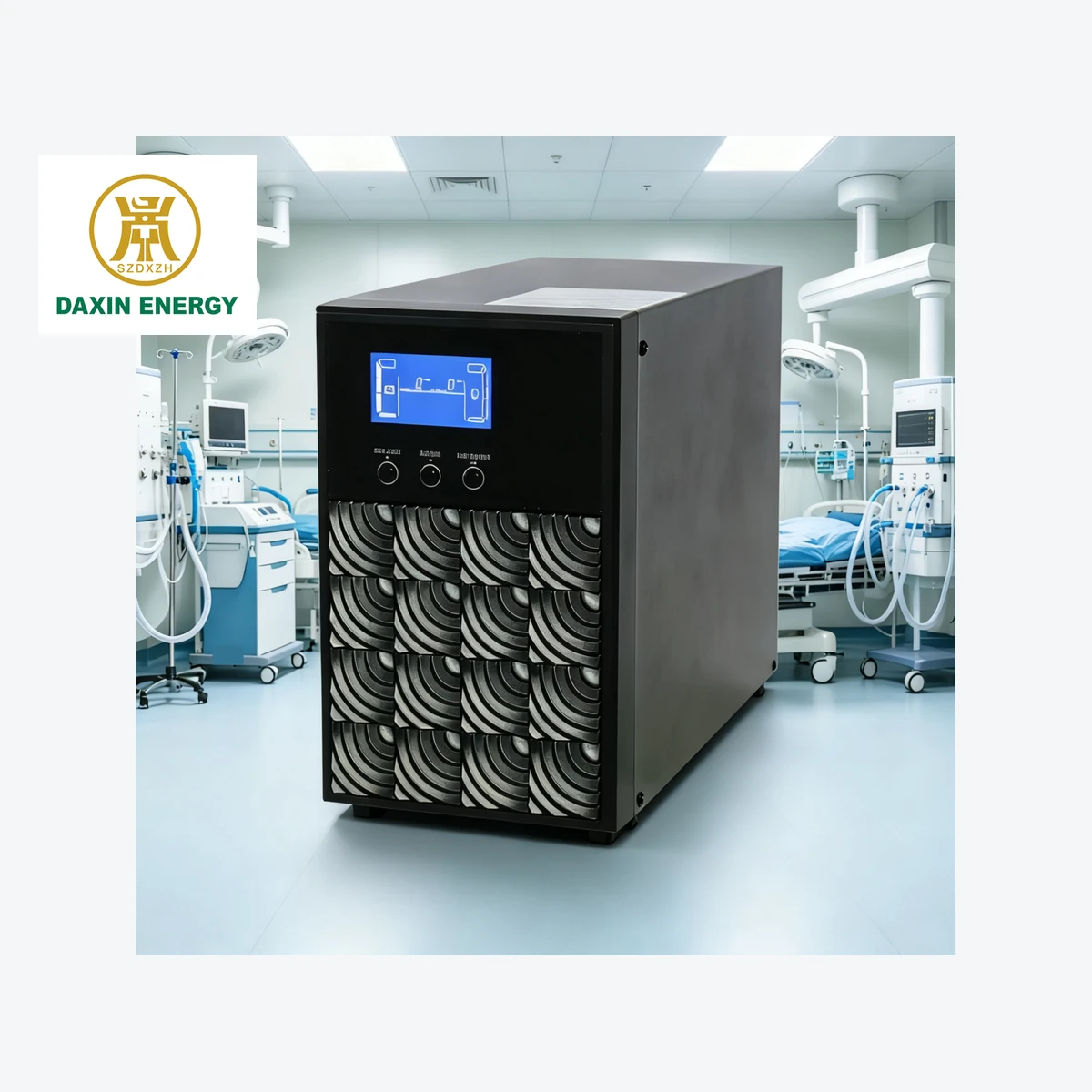

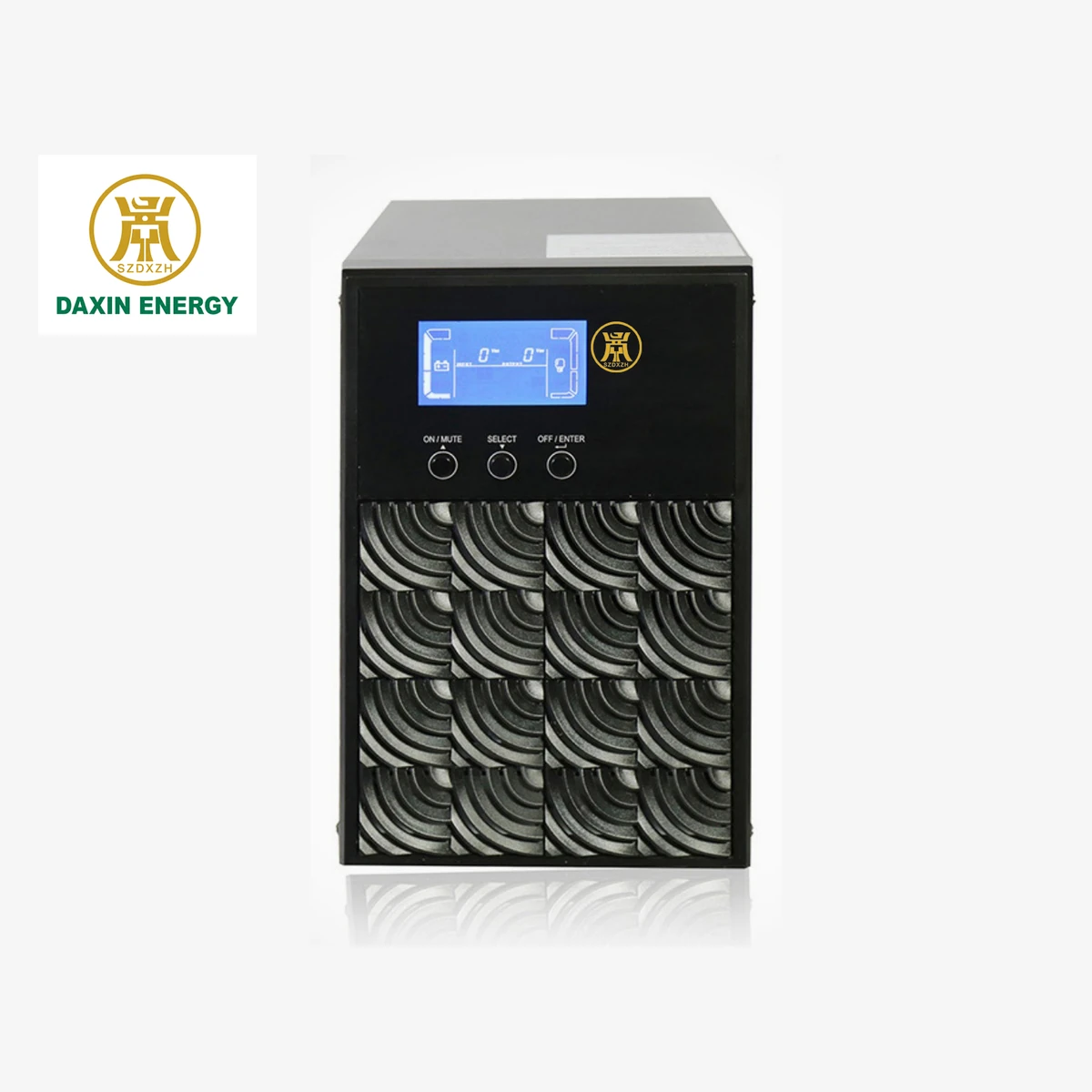

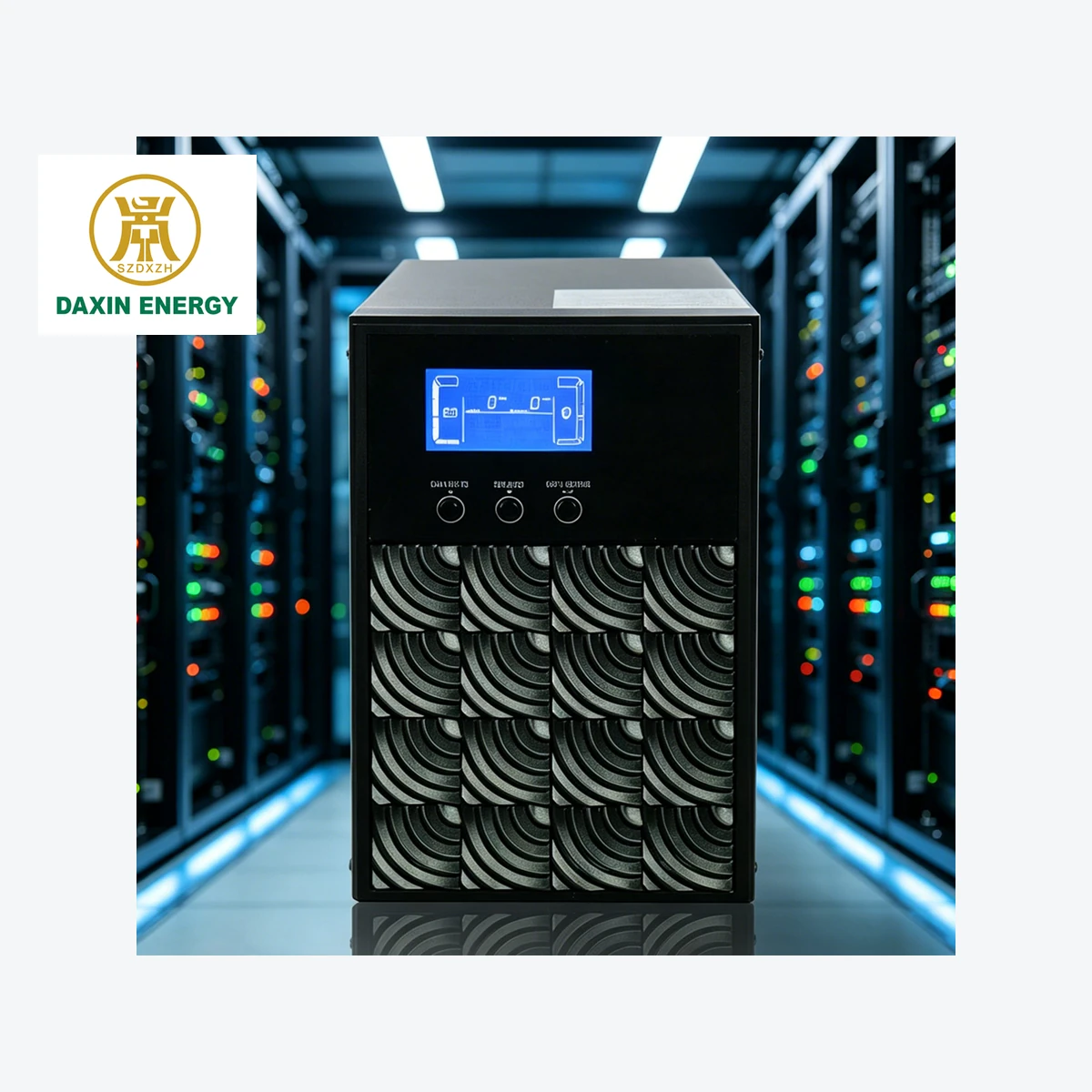

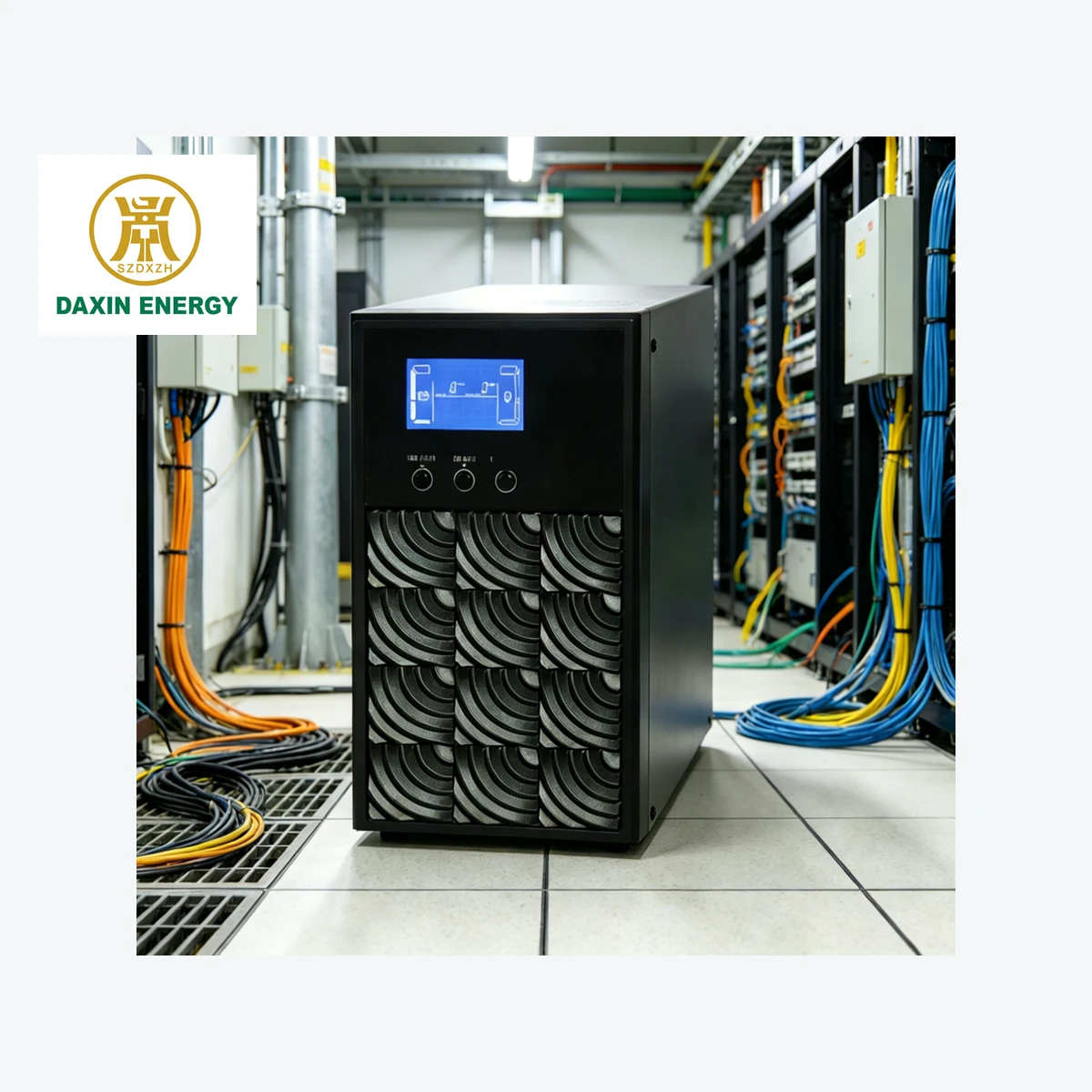

What Is the DAXIN 11-H Series 1-10kVA Online UPS?
The DAXIN 11-H Series is a high-frequency single-phase online UPS family available in 1kVA, 2kVA, 3kVA, 6kVA and 10kVA capacities. It is designed to provide continuous power protection for telecom, IT, healthcare, industrial control, financial and other critical electronic equipment.
Using true online double-conversion technology, the UPS continuously supplies connected loads through the inverter, providing 0ms mains-to-battery transfer during utility power interruptions.
The series supports wide input-voltage operation, input power factor correction, pure sine-wave output, ECO mode, generator compatibility and intelligent battery charging. Communication options include RS-232 and USB, with optional SNMP network management for remote UPS monitoring.
Standard and long-run configurations are available according to model and backup-time requirements. Optional features such as an isolation transformer and maintenance bypass can be reviewed according to the selected configuration and project requirements.
11-H Series Models
| Modelo | Capacidade nominal | Topologia | Fase |
|---|---|---|---|
| 11-H1kVA | 1000VA / 900W | Online Double-Conversion | Single Phase |
| 11-H2kVA | 2000VA / 1800W | Online Double-Conversion | Single Phase |
| 11-H3kVA | 3000VA / 2700W | Online Double-Conversion | Single Phase |
| 11-H6kVA | 6000VA / 5400W | Online Double-Conversion | Single Phase |
| 11-H10 kVA | 10000VA / 9000W | Online Double-Conversion | Single Phase |
Principais recursos
- Verdadeira dupla conversão online: Provides continuous conditioned power for critical connected loads.
- 1-10kVA Capacity Range: Available in 1kVA, 2kVA, 3kVA, 6kVA and 10kVA models.
- Transferência da rede elétrica para a bateria em 0 ms: Online topology maintains inverter-supplied output during utility interruptions.
- Single-Phase Configuration: Designed for single-phase input and output applications.
- High Input Power Factor: Input power factor up to ≥0.99 under specified operating conditions.
- 0.9 Output Power Factor: Provides up to 900W active power per 1kVA of rated capacity across the listed models.
- Pure Sine-Wave Output: Designed for sensitive electronic and critical equipment.
- Wide Input Operating Range: Supports operation under varying utility conditions according to model and load.
- Generator Compatibility: Suitable for integration with compatible standby generator systems.
- Modo ECO: Provides an alternative high-efficiency operating mode where appropriate.
- Flexible Battery Configuration: Standard and long-run battery options are available according to model and runtime requirements.
- Remote UPS Monitoring: RS-232 and USB communication with optional SNMP network management.
- Optional Isolation Transformer: Available for project configurations requiring additional electrical isolation.
Aplicações típicas
- Telecom base stations, communication and network equipment
- Servers, workstations and IT infrastructure
- Healthcare and laboratory equipment
- Industrial automation and control systems
- Sistemas bancários e financeiros
- Government and public-sector IT infrastructure
- Education and research facilities
- Sistemas de transporte e controle de tráfego
- Equipamentos de segurança e vigilância
- Utility monitoring and power-control systems
Por que usar um no-break online de dupla conversão?
An online double-conversion UPS continuously powers connected loads through the inverter rather than waiting for a utility failure before switching to battery operation.
This architecture provides 0ms mains-to-battery transfer and helps isolate critical equipment from certain utility-power disturbances. It is commonly selected for applications where power continuity and output quality are important, including telecom, IT, healthcare, industrial control and other critical infrastructure.
How to Select the Right 11-H Series UPS
Selecting the correct UPS capacity requires more than matching the nominal kVA rating. Consider the total active load in watts, equipment power factor, startup or surge requirements, required backup time, input-voltage conditions, communication requirements and future load expansion.
For long-runtime applications, battery capacity should be selected according to the actual connected load and required backup duration.
Provide DAXIN ENERGY with your equipment list, total load, input and output voltage, required backup time, communication requirements and installation conditions to determine the appropriate UPS and battery configuration.
Série 11-H (Modelo para grandes tiragens)
1. Faixa de potência: 1 kVA – 10 kVA
Modo de funcionamento: Entrada/saída monofásica, conversão dupla em linha.
Aplicações: Amplamente utilizado nos setores governamental, financeiro, de telecomunicações, educacional, de transportes, meteorológico, de radiodifusão, tributário, de saúde, de energia e em diversos outros setores.
Características do produto:
Verdadeira dupla conversão online: Garante energia contínua e limpa.
Controle por microprocessador: Otimizado para oferecer a máxima confiabilidade.
Correção do fator de potência de entrada: Melhora a eficiência energética e reduz os harmônicos.
Alto fator de potência de saída: Fator de potência de saída de até 0,9.
Ampla faixa de tensão de entrada: Funciona com redes elétricas instáveis (90 V – 300 V).
Modo de conversor de frequência eficiente: Adaptável a equipamentos especializados.
Compatível com geradores: Funciona perfeitamente com sistemas de geradores de reserva.
Monitoramento aprimorado: Placa SNMP opcional para monitoramento perfeito pela rede ou integrada com USB/RS232.
Tela LCD de fácil uso: Monitoramento abrangente e controle fácil do status do no-break.
Modo ECO: Oferece um funcionamento de alta eficiência e economia de energia.
Desligamento de Emergência (EPO): Desligamento imediato por motivos de segurança.
Tecnologia DSP avançada: Integrado à série; interruptor de desvio para manutenção embutido (opcional).
Carregador inteligente de bateria: Projetado para prolongar a vida útil da bateria e otimizar o desempenho.
Transformador de isolamento: Isolamento integrado opcional para maior proteção.
2. Especificações técnicas:
| Categoria (类别) | Parâmetro (item de parâmetro) | 11-H1kVA | 11-H2kVA | 11-H3kVA | 11-H6kVA | 11-H10 kVA |
| Capacidade | Capacidade nominal | 1000 VA/900 W | 2000 VA/1800 W | 3.000 VA/2.700 W | 6.000 VA/5.400 W | 10.000 VA/9.000 W |
| Entrada | Faixa de tensão | 110-300 VCA (dependendo da porcentagem de carga) | 110-300 VCA | 110-300 VCA | 110-300 VCA | 110-300 VCA |
| Faixa de frequência | 40 Hz – 70 Hz | 40 Hz – 70 Hz | 40 Hz – 70 Hz | 40 Hz – 70 Hz | 40 Hz – 70 Hz | |
| Fator de potência | ≥ 0,99 na tensão nominal (carga 100%) | ≥ 0,99 | ≥ 0,99 | ≥ 0,99 | ≥ 0,99 | |
| Saída | Tensão de saída | 208/220/230/240 VCA | 208/220/230/240 VCA | 208/220/230/240 VCA | 208/220/230/240 VCA | 208/220/230/240 VCA |
| Regulação de tensão | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
| Frequência (sincronizada) | 47-53 Hz ou 57-63 Hz | 47-53 Hz ou 57-63 Hz | 47-53 Hz ou 57-63 Hz | 46-54 Hz ou 56-64 Hz | 46-54 Hz ou 56-64 Hz | |
| Frequência (modo de bateria) | 50/60 Hz ± 0,1 Hz | 50/60 Hz ± 0,1 Hz | 50/60 Hz ± 0,1 Hz | 50/60 Hz ± 0,1 Hz | 50/60 Hz ± 0,1 Hz | |
| Fator de crista | 3:1 | 3:1 | 3:1 | 3:1 | 3:1 | |
| Distorção harmônica (THD) | ≤ 3% (carga linear); ≤ 6% (carga não linear) | ≤ 3% / ≤ 6% | ≤ 3% / ≤ 6% | ≤ 3% / ≤ 9% | ≤ 3% / ≤ 9% | |
| Tempo de transferência | 0 ms (do inversor para o bypass: 4 ms, valor típico) | 0 ms | 0 ms | 0 ms | 0 ms | |
| Forma de onda | Onda senoidal pura | Onda senoidal pura | Onda senoidal pura | Onda senoidal pura | Onda senoidal pura | |
| Eficiência | Modo de alimentação pela rede elétrica | 88% | 89% | 90% | 92% | 93% |
| Modo de bateria | 83% | 87% | 88% | 90% | 91% | |
| Bateria | Modelo Padrão (S) | 12 V/7 Ah (ou 9 Ah) | 12 V/7 Ah | 12 V/7 Ah | 12 V/7 Ah | 12 V/7 Ah |
| Quantidade | 2 | 4 | 6 | 12 | 16 | |
| Corrente de carga | 1,0 A | 1,0 A | 1,0 A | 1,0 A ± 101 TP3T (padrão) | 1,0 A ± 101 TP3T (padrão) | |
| Modelo de longo prazo (L) | Externo (depende da capacidade) | Externo | Externo | Externo | Externo | |
| Quantidade | 3 | 6 | 8 | 16 | 16 | |
| Corrente de carga | 1A / 2A / 4A / 6A (ajustável) | 1A-6A | 1A-6A | 1A-6A | 1A-6A | |
| Físico | Padrão (S) Dimensões (C x L x A) | 282 x 145 x 220 mm | 397 x 145 x 220 mm | 421 x 190 x 318 mm | 369 x 190 x 688 mm | 442 x 190 x 688 mm |
| Peso líquido padrão (S) | 9,8 kg | 17 kg | 26,2 kg | 51 kg | 55 kg | |
| Comprimento total (L) Dimensões (C x L x A) | 282 x 145 x 220 mm | 397 x 145 x 220 mm | 397 x 145 x 220 mm | 369 x 190 x 318 mm | 442 x 190 x 318 mm | |
| Peso líquido de longo prazo (L) | 4,4 kg | 6,8 kg | 7,4 kg | 12 kg | 15 kg | |
| Meio ambiente | Umidade | 20-90% RH a 0-40 °C (sem condensação) | < 95% RH (sem condensação) | |||
| Nível de ruído | < 50 dB a 1 metro | < 50 dB a 1 m | < 50 dB a 1 m | < 55 dB a 1 m | < 58 dB a 1 m | |
| Administração | Interface | Compatível com Windows 2000/2003/XP/Vista/2008, Windows 7/8, Linux e Mac | ||||
| SNMP opcional | O gerenciamento de energia oferece suporte ao monitoramento via SNMP e navegador da Web |
Technical Notes
- For 1-3kVA models, output capacity is derated to 80% in CVCF mode or when the output voltage is configured to 208VAC.
- For 6kVA and 10kVA models, output capacity is derated to 60% in CVCF mode and to 90% when the output voltage is configured to 208VAC.
- Standard models do not support redundant parallel operation.
- Available output-voltage settings and battery configurations depend on the selected model and version.
- Specifications and optional functions are subject to the approved technical data sheet and project configuration.
FAQ:
What capacities are available in the DAXIN 11-H Series?
The DAXIN 11-H Series is available in 1kVA, 2kVA, 3kVA, 6kVA and 10kVA capacities, with rated active power from 900W to 9000W.
Is the 11-H Series a true online UPS?
Yes. The 11-H Series uses online double-conversion topology to provide continuous inverter-supplied power to connected critical loads.
Qual é o tempo de transferência durante uma queda de energia?
The specified mains-to-battery transfer time is 0ms because the connected load is continuously supplied through the online inverter architecture.
Can the 11-H Series work with a generator?
Yes. The series supports operation with compatible generator systems. Generator capacity, voltage and frequency characteristics should be considered during system design.
Can I use external batteries for longer backup time?
Long-run configurations support external battery systems. Battery capacity should be selected according to UPS model, connected load, DC bus requirements and required backup time.
O no-break oferece suporte ao monitoramento remoto?
Yes. RS-232 and USB communication are supported, with optional SNMP network management for remote monitoring according to the selected configuration.
