20 KVA To 60 KVA Online High Frequency UPS Power Supply 3 Phase Rack Mount
SAI en línea trifásica EX3C3 de 30 kVA
El SAI en línea DAXIN ENERGY EX3C3 de 30 kVA está diseñado para aplicaciones críticas de alimentación de emergencia que requieren una alimentación trifásica estable, limpia e ininterrumpida. Su topología de doble conversión en línea protege los equipos sensibles frente a fluctuaciones de tensión, variaciones de frecuencia, interferencias armónicas, ruido eléctrico e interrupciones inesperadas del suministro eléctrico.
Características principales
Diseño fiable de doble conversión en línea
- La auténtica topología de doble conversión en línea proporciona una salida de onda sinusoidal pura para equipos sensibles.
- El seguimiento de la frecuencia de salida, el bloqueo de fase, la regulación de tensión y el filtrado de ruido contribuyen a reducir el impacto de las fluctuaciones en la red eléctrica.
- El control modular avanzado con doble CPU mejora la fiabilidad del SAI, la estabilidad de funcionamiento y el rendimiento general del sistema.
- El amplio rango de tensión de entrada de CA reduce la descarga innecesaria de la batería en entornos con un suministro eléctrico inestable.
- La función de arranque en CC permite que el SAI se ponga en marcha directamente con la batería cuando no hay suministro eléctrico de la red.
Alto factor de potencia de entrada y baja interferencia armónica
- La tecnología PFC avanzada mantiene el factor de potencia de entrada cercano a 1 en diferentes condiciones de carga y tensión de red.
- El diseño del filtro de armónicos de entrada reduce la contaminación por retroalimentación en la red eléctrica.
- Los filtros armónicos de entrada y salida ayudan a minimizar las interferencias del SAI en la red eléctrica.
- La tecnología de filtrado de alta frecuencia y sincronización mejora la compatibilidad de los generadores.
Protección completa del sistema
- Protección contra sobrecargas de salida.
- Protección contra cortocircuitos en la salida.
- Protección contra el sobrecalentamiento del inversor.
- Protección contra el nivel bajo de tensión de la batería.
- Protección contra la sobrecarga de la batería.
- El interruptor manual de derivación para mantenimiento facilita las tareas de mantenimiento, al tiempo que mantiene el suministro de energía a la carga a través de la derivación.
Pantalla LCD y supervisión inteligente
- La pantalla LCD muestra en tiempo real el estado de funcionamiento del SAI, los parámetros del sistema y la información sobre alarmas.
- Las interfaces de comunicación RS232/USB permiten la supervisión local y la comunicación con el ordenador.
- El adaptador de red SNMP opcional permite la supervisión remota del SAI y la gestión centralizada de la alimentación.
- El software de supervisión de SAI compatible ofrece una visión clara de los datos de funcionamiento del sistema.
Monitorización inteligente de la batería (opcional)
- Permite la detección y supervisión de una sola batería.
- Ofrece funciones de alarma por sobretensión, subtensión y diferencia de tensión.
- La información sobre fallos de la batería puede mostrarse en la pantalla para ayudar a los administradores a reaccionar con rapidez.
Gran capacidad de adaptación al entorno
Las placas de circuito impreso están instaladas en una estructura totalmente cerrada y tratadas con un recubrimiento conformado, lo que mejora su fiabilidad en entornos adversos, como túneles, plazas, instalaciones industriales y salas de equipos con condiciones exigentes.
Aplicaciones típicas
- Centros de datos pequeños y medianos
- Salas de equipos de telecomunicaciones
- Sistemas de automatización industrial
- Equipos médicos y de laboratorio
- Sistemas de seguridad y vigilancia
- Sistemas de alimentación de emergencia para edificios comerciales y oficinas
- Sistemas de alimentación eléctrica de emergencia

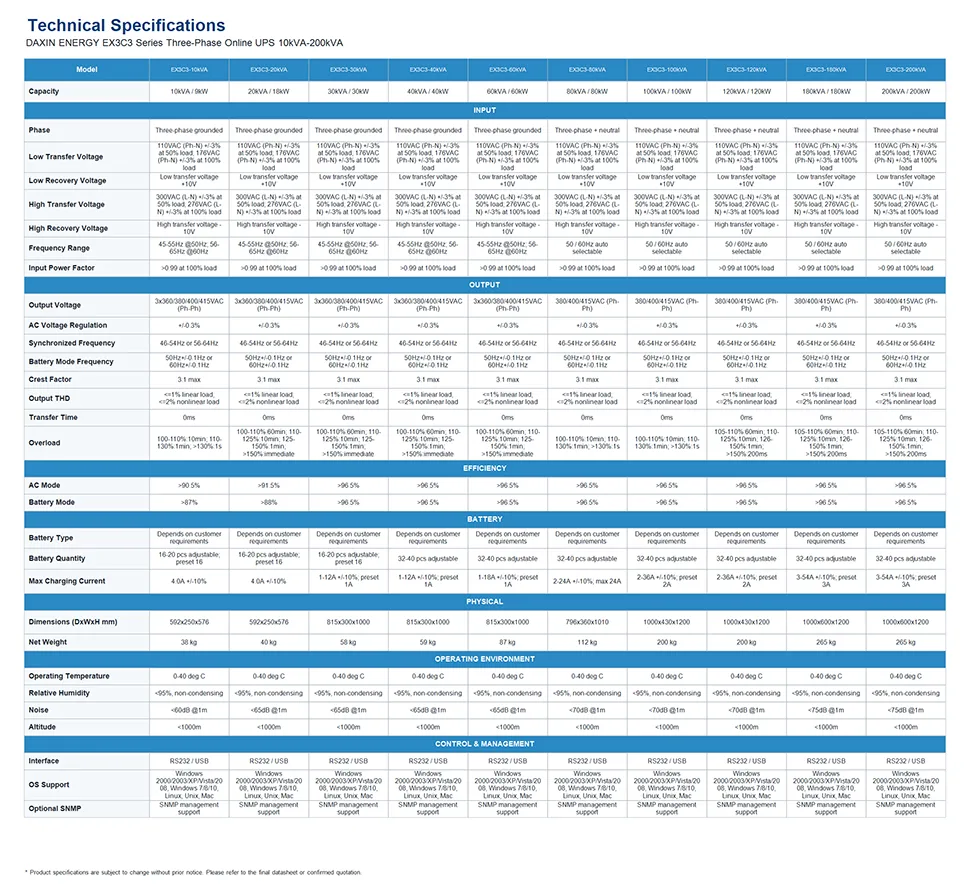

Especificaciones técnicas
| Modelo | EX3C3-30 kVA |
|---|---|
| Capacidad | 30 kVA / 30 kW |
| Topología | SAI de doble conversión en línea |
| Fase de entrada | Trifásico con toma a tierra |
| Bajo voltaje de transferencia | 110 V CA (fase-neutro) ±31 TP3T con una carga de 501 TP3T; 176 V CA (fase-neutro) ±31 TP3T con una carga de 1001 TP3T |
| Baja tensión de recuperación | Tensión de transferencia baja: +10 V |
| Alto voltaje de transferencia | 300 V CA (L-N) ±31 TP3T con una carga de 501 TP3T; 276 V CA (L-N) ±31 TP3T con una carga de 1001 TP3T |
| Alta tensión de recuperación | Alta tensión de transferencia: -10 V |
| Rango de frecuencias de entrada | 45-55 Hz a 50 Hz; 56-65 Hz a 60 Hz |
| Factor de potencia de entrada | > 0,99 con una carga de 100% |
| Tensión de salida | 3 x 360 / 380 / 400 / 415 V CA, trifásico |
| Regulación de la tensión de CA | +/-0.3% |
| Rango de frecuencias sincronizadas | 46-54 Hz o 56-64 Hz |
| Frecuencia en modo batería | 50 Hz ±0,1 Hz o 60 Hz ±0,1 Hz |
| Factor de cresta | 3:1 como máximo |
| Distorsión armónica total (THD) de salida | <=1% con carga lineal; <=2% con carga no lineal |
| Tiempo de transferencia | 0 ms |
| Eficiencia | > 96,51 TP3T en modo CA; > 96,51 TP3T en modo batería |
| Número de baterías | 16-20 unidades ajustables, preajustadas a 16 unidades |
| Corriente máxima de carga | 1-12 A ±101 TP3T, preajuste 1 A |
| Dimensiones | 815 x 300 x 1000 mm |
| Peso neto | 58 kg |
| Temperatura de funcionamiento | 0-40 °C |
| Humedad relativa | < 95%, sin condensación |
| Ruido | < 65 dB a 1 m |
| Altitud | < 1 000 m |
| Comunicación | RS232 / USB, SNMP opcional |
| Compatibilidad con sistemas operativos | Windows 2000 / 2003 / XP / Vista / 2008, Windows 7 / 8 / 10, Linux, Unix, Mac |
